MI加熱電纜冷端及格蘭尺寸說明
2012-12-6 來源： 瀏覽：7123
MI加熱電纜分為發熱端和不發熱端，其中不發熱端由鋼質的外護套、絕緣填充物、不發熱芯組成(俗稱：冷端)，外露預留導線長度1.5M,

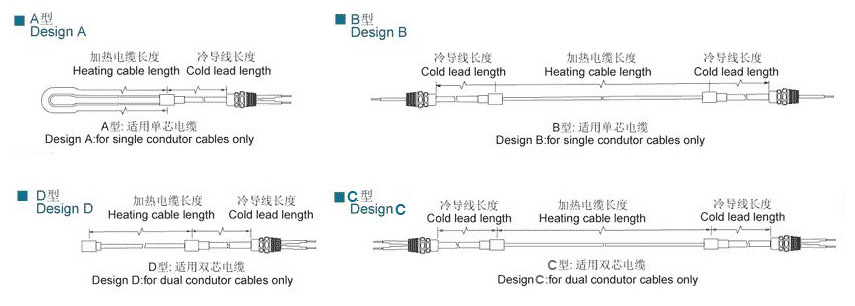

MI加熱電纜冷端尺寸一般為500-600mm,具體情況詳細見以下內容，,出廠需焊接與發熱端用于連接電源線，具有防水防潮密封的作用，其中包括NPT-螺紋連接器（包括卡套、螺栓）又稱格蘭連接器，具體結構參見下圖：
根據MI加熱電纜單雙芯不同型號設計及冷端線長度，冷端及格蘭尺寸（單位ft）均不同，參照下表：
|
|
|
|
設計A,D,E
|
|
設計B
|
|
|
冷端線參考編號
|
冷端線尺寸
|
最大電壓(v)
|
最大電流
|
格蘭尺寸
|
最大電流
|
格蘭尺寸
|
|
14NS
|
14
|
600
|
15
|
1/2”
|
20
|
1/2”
|
|
12NS
|
12
|
300
|
20
|
1/2”
|
--
|
--
|
|
12NS
|
12
|
600
|
20
|
1/2”
|
25
|
1/2”
|
|
10NS
|
10
|
600
|
30
|
3/4”
|
40
|
1/2”
|
|
8NS
|
8
|
600
|
50
|
3/4”
|
70
|
1/2”
|
幫助資料：
英制單位與公制單位的換算方法是L(ft)x0.3048=L(m)
公制單位與公制單位的換算方法是L(m)x3.2808=L(ft)
