當介質溫度超過維持溫度時，電伴熱如何設計
2014-3-5 來源： 瀏覽：5605
當介質溫度超過維持溫度時，電伴熱如何設計
自控溫電伴熱帶系列產品主要是用來補充被伴熱物體在工藝工程中所散失的熱量，以維持一定的介質溫度，由于不同行業，不同介質的工藝要求是各不相同。在伴熱方案設計中，經常會碰到一些特殊情況，例如：當介質溫度超過 “維持溫度”時，應如何設計選用呢？當介質不僅要伴熱，還要略為加熱升溫時以及自控溫電熱帶用于需蒸汽清掃管線時，應怎樣設計選型呢？由于現場條件各不相同，下面簡要說明解決這三種特殊情況的方法：
1“伴熱加熱并存”的設計計算
由于電伴熱和電加熱是兩個不同的概念，電伴熱是用電熱帶在線長度方向或大面積上均勻放熱。用以補充被伴熱物體在工藝過程中所散失的熱量維持原溫度：而電加熱是在一個點或小面積上的高度集中熱負荷使被加熱體升溫，其所需的熱量通常大大高于電伴熱。

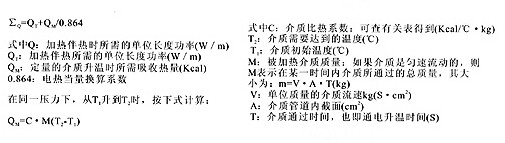

在工程設計中有時會碰到這樣的情況，要求產品既能伴熱保溫。又能將介質開始是靜止的或流速較慢，流量較少，且所需升溫的度數不高時，有時用電伴熱產品也可以滿足設計要求。此時，該電伴熱產品的設計功率所產生的熱量按下式計算：
上述二部分所需熱量中，如果加熱的介質較多。要升高的溫度較高，則加熱所需的功率會大大超過伴熱保溫所需的功率。所以說，電伴熱帶產品主要用于伴熱保溫，由于單位面積上熱負荷較小。
2.管線蒸汽稍掃線溫度大于自控溫電熱帶最高承受溫度的電伴熱設計：
上述二部分所需熱量中，如果加熱的介質較多。要升高的溫度較高，則加熱所需的功率會大大超過伴熱保溫所需的功率。所以說，電伴熱帶產品主要用于伴熱保溫，由于單位面積上熱負荷較小。
2.管線蒸汽稍掃線溫度大于自控溫電熱帶最高承受溫度的電伴熱設計：

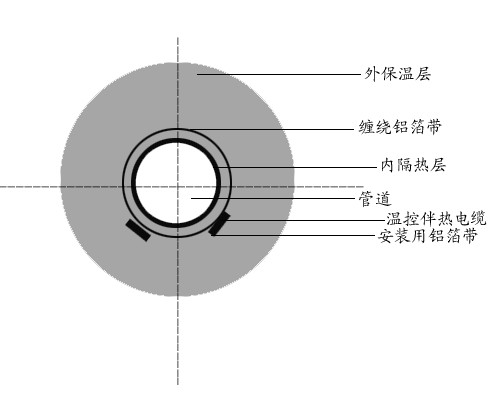

由于蒸汽掃線時間相對較短。一般控制在30分鐘左右。可采用下圖雙層保溫結構來保證使用。一般來說，這種結構的內層保溫厚度為5-10mm.在內保溫層外加包鋁膠帶，鋁膠帶上敷設自控溫電熱帶。每毫米內層保溫層可使掃線溫度減低10℃左右，或采用隔離支架，每米1—2只，效果也較理想。當然，在掃線時必須停止通電，管線熱損失仍按常規設計，保溫層厚度只能按外層為計算厚度。
